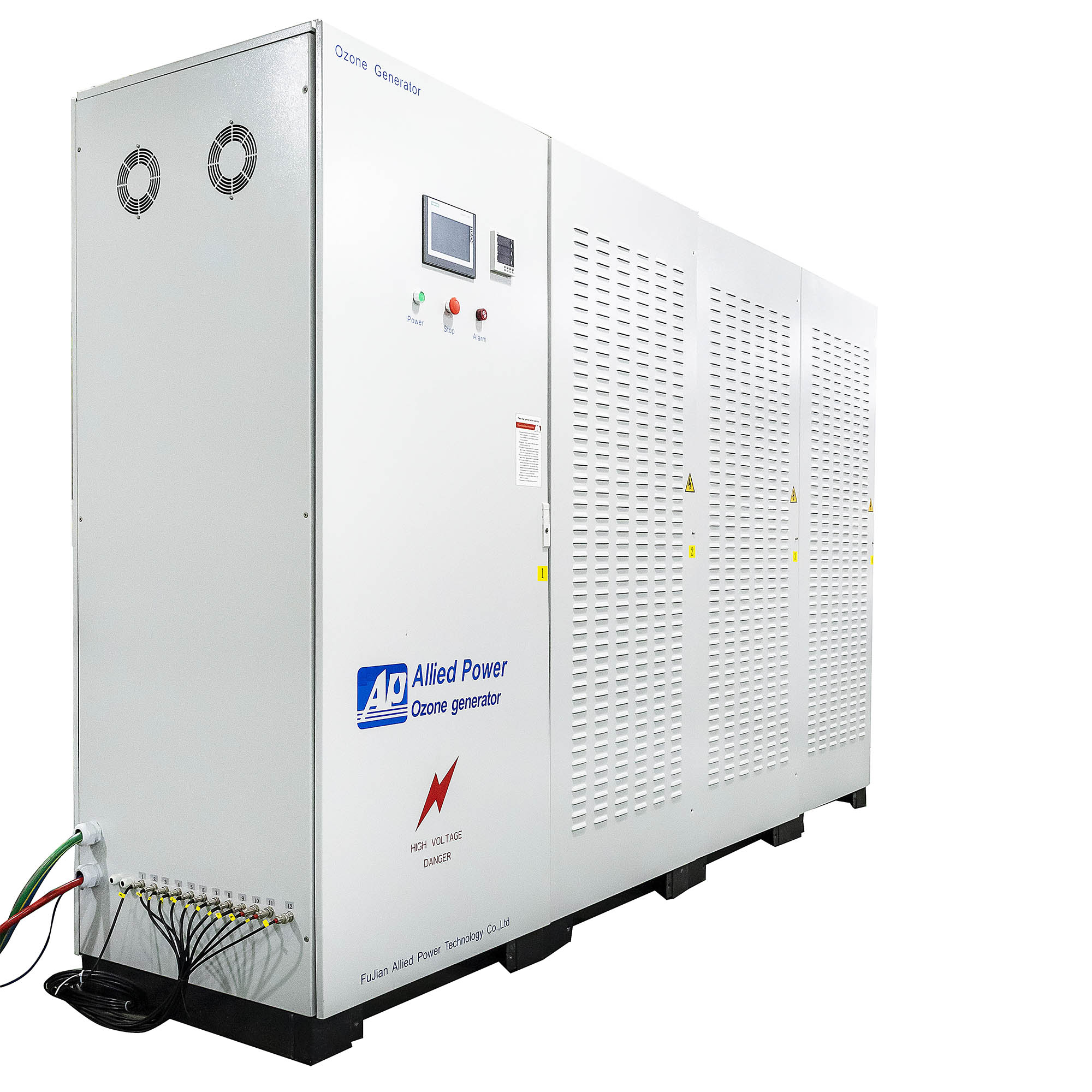

大型臭氧發生器（1kg/h-50kg/h）
匯威系列臭氧發生器是利用介質阻擋放電原理、微間隙放電設計的高頻臭氧發生器。產品濃度高、穩定性好，各項技術指標達國際水平，是工業級臭氧發生器的理想選擇。
微間隙放電：匯威系列臭氧發生器的放電介質采用的是石英小管，區別于傳統的玻璃管及搪瓷管等在放電介質上涂導電層的做法，石英管內套SS316管，二者同心圓分布，間隙僅0.1-0.3毫米，微間隙設計工藝使放電面積增大，電源效率提升的同時減小了反應腔的體積；解決了放電管因膨脹系數不同而脫落導致的臭氧發生器產量濃度的衰減；降低了維護成本。
高頻逆變器：匯威專用臭氧逆變器頻率高、穩定性好，采用軟開關設計、能自動捕捉頻率諧振點；該系列逆變器采用公司3項專利，“逆變器輸出輸入電壓高速檢測裝置”獲2012年福州市科技進步獎。

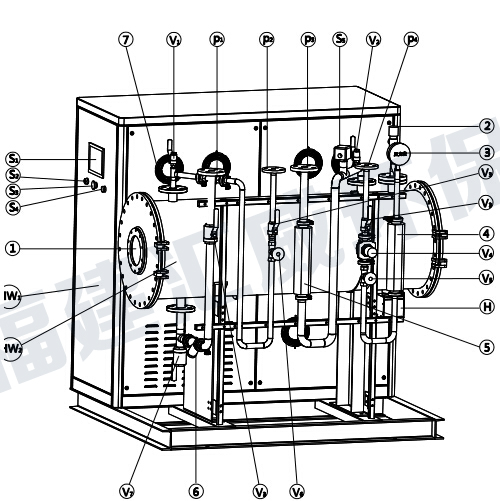

結構組成
三種臭氧發生器系統示意圖

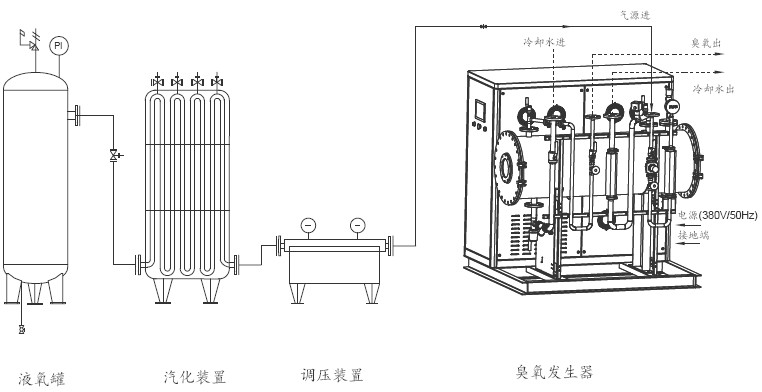

氧氣源臭氧發生器系統：

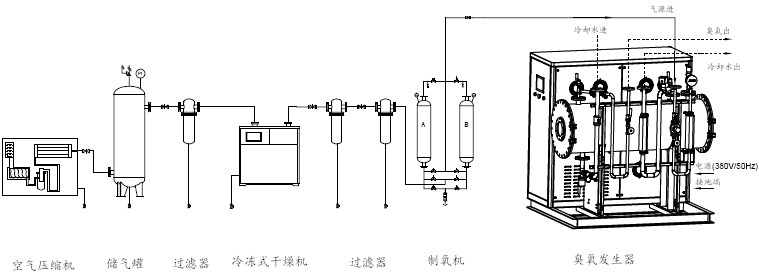

富氧源臭氧發生器系統：

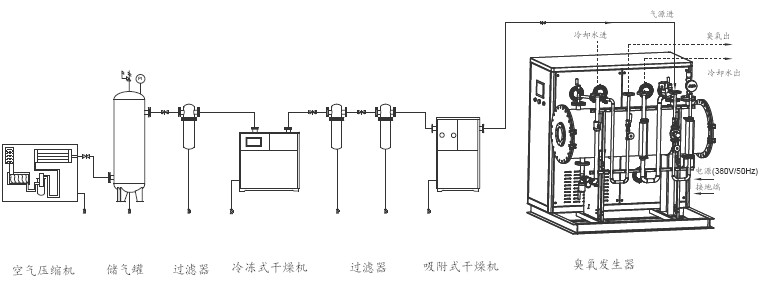

空氣源臭氧發生器系統：

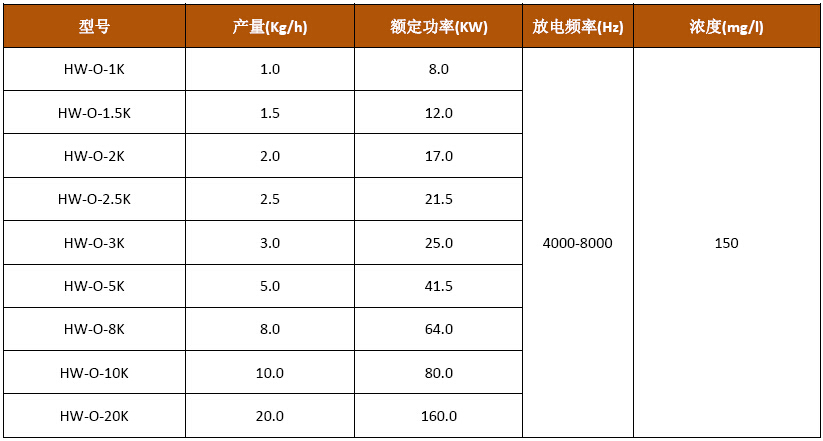

大型臭氧發生器系列產品
注： 1、本參數是按照進氣氣源為純氧時給出；
2、部分未給出型號，請打電話咨詢；
3、因結構或技術變動，部分型號的標準參數可能會有出入，以相關人員描述為準。0
產品參數
額定臭氧濃度： 150mg/l（純氧源）
氣體露點： ≤-60℃
電源/功率： 380V/50Hz
耗電量： 每產生1公斤臭氧耗電7度
頻率： 4-20KHz（真正高頻放電，效率更高）
放電管徑： 12mm （國內最新技術）
進氣壓力： ≤0.1Mpa
進氣最大含油量： ≤0.01ppm
進氣溫度: 5-35℃
進水溫度： 0-25℃
出口溫升： 4℃
冷卻水量： 2噸/h(每產生1公斤臭氧)
安裝環境 : 室內
臭氧發生器的技術特點：
1、高效，產品專用電源頻率高，頻率范圍4KHZ-20KHZ，有效提高效率;
2、臭氧生成濃度高，耗電低，應用微間隙放電技術，氧氣源臭氧發生器平均產1公斤臭氧耗電7度；
3、產品放電介質采用小管徑石英玻璃管（12mm），石英具有介電常數高，不易擊穿，壽命長等特性；
4、系統穩定可靠，反應腔為免清洗免維護設計，產量、濃度不衰減，具有過流、過壓、過載、超溫、高低氣壓、低水流、斷水等完善的多重保護設計；
5、操作簡單，采用機電氣一體化設計，人機界面顯示，觸摸屏控制，易于調節；
6、臭氧反應腔采用SS304和SS316，密封材料為PTFE（聚四氟乙烯），耐臭氧腐蝕；
7、臭氧產量輸出穩定，線性可調；
8、體積小，采用小管微間隙放電技術，有效減小體積；

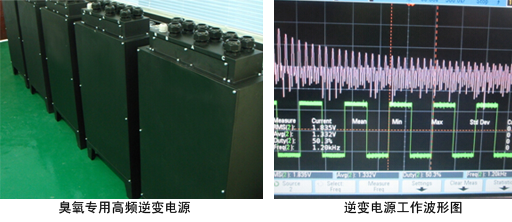

高頻逆變電源
1、頻率范圍： 4KHz-20KHz；
2、 功率范圍： 200W-250KW；
3、 PFC ：＞9，功率因數：＞0.95；
4、 高效率,，低能耗；
5、 自動捕捉頻率諧振點；
6、 微電腦控制：智能分析和控制系統；
7、進口IGBT模塊；
8、多級異常保護功能，聲光報警系統；
9、軟啟動設計，電源性能穩定可靠。

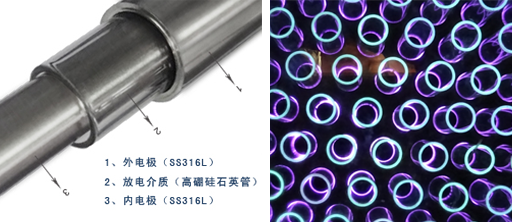

放電管
匯威環保系列臭氧發生器拋棄傳統的大管大間隙放電方式，采用小管微間隙放電；放電管為SS316L材質，放電介質為石英管，具有不易擊穿的特性。先進的技術與精密的工藝，產品既穩定且高效，真正做到反應腔免清洗免維護，在使用純氧作氣源的條件下，臭氧生成濃度可達230mg/l，平均產1公斤臭氧僅耗電7度。

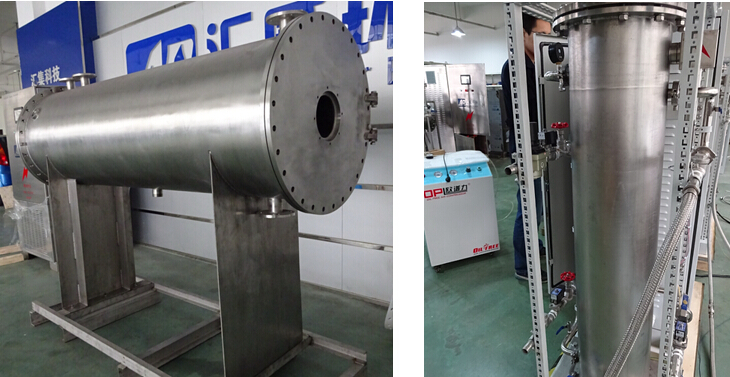

反應腔
1、腔體和管道均采用不銹鋼304、不銹鋼316L、PTFE等耐腐蝕材料；
2、腔體采用先進的加工工藝和先進的CNC車床精密加工打造，密封性能好；
3、采用精密工藝制作而成的微間隙腔，有利提高效率；
4、反應腔采用石英管式放電，石英管具有較高的介電常數，不易被擊穿；
5、密封材料為PTFE（聚四氟乙烯）耐臭氧腐蝕。
臭氧發生器的運行參數和使用條件
電壓范圍 380（V）
頻率 50（HZ）
氧氣純度 90~99（wt.%）
氧氣露點 -60~-80（℃）
油 ≤0.1（PPM）
顆粒 ≤1（μm）
碳氫物 ＜15（PPM）
進氣壓力 ≤0.1（MPA）
進氣溫度 5~40（℃）
臭氧產量調節 30~100（%）
臭氧濃度調節 10~200（mg/L）
進水溫度 5~25（℃）
進水壓力 0.2（MPA）
出口溫升 5（℃）
應用領域：
工業廢水、市政污水、自來水殺菌、廢氣除臭、脫硫脫硝、化工氧化等
